本系列機械密封按照國家標準“GB6556-86機械密封的形式，主要尺寸,材料和識別標志”綜合前幾種密封結構的優缺點，廣泛征求用戶意見而設計研制的,我公司1989年-2000年期間生產的膠體磨、水泵、飲料泵、自吸泵、離心泵、研磨泵等機械所采用。
本系列亦符合DIN24960-80標準，ISO3069-74以及其他國家有關標準。
本型號磨付配對材料有始末對陶瓷，陶瓷多陶瓷，硬質合金對硬質合金，硬質合金對碳化硅，用戶也可根據自己使用介質的特點，提出磨擦付配對材料。
本系列結構屬內裝、內流、單端面、單彈簧非平衡型，適用于各種離心泵及其類似機械旋轉軸的密封。

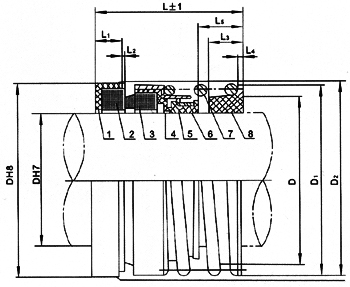

1、靜環墊 2、靜環 3、動環 4、波紋管 5、傳動套 6、緊圈 7、彈簧 8、彈簧座
| 型號 | b | D | D1 | D2 | L | L1 | L2 | L3 | L4 | L5 | d1 |
| 108-12 | 12 | 23 | 22 | 24 | 20 | 4.5 | 1.5 | 4.0 | 5.0 | 18.8 | |
| 108-14 | 14 | 25 | 24.5 | 26 | 7.5 | 21 | |||||
| 108-18 | 18 | 33 | 32 | 34 | 25 | 5.5 | 5.0 | 6.1 | 27 | ||
| 108-20 | 20 | 35 | 34 | 36 | 5.6 | 28 | |||||
| 108-25 | 25 | 40 | 39 | 41 | 32 | 7.5 | 8.8 | 33 | |||
| 108-30 | 30 | 45 | 44 | 46 | 35 | 7.0 | 8.0 | 9.0 | 38 | ||
| 108-35 | 35 | 50 | 49 | 51 | 37 | 2.0 | 8.5 | 11 | 43 | ||
| 108-40 | 40 | 58 | 56 | 60 | 40 | 8.0 | 9.0 | 10.3 | 49 | ||
| 108-45 | 45 | 63 | 61 | 54 | |||||||
| 108-50 | 50 | 70 | 67 | 73 | 4.5 | 8.5 | 10.0 | 12 | 58.5 | ||
| 108-55 | 55 | 2.5 | 64 |
